RK3566 Quad-Core ARM Entwicklungsboard
| CPU | Rockchip RK3566 |
| NPU | Quad-Core ARM Cortex-A53 |
| TF-Kartensteckplatz | Unterstützt das Booten von TF-Karten, erweiterbar auf bis zu 512 GB |
| Speicher (RAM) | 1GB / 2GB / 4GB LPDDR4 / LPDDR4X |
| Onboard-Speicher | 8GB / 16GB / 32GB / 64GB / 128GB eMMC |
| 40-Pin GPIO | Kompatibel mit 40-poliger Standardschnittstelle, unterstützt PWM-, I2C-, SPI-, UART- und GPIO-Funktionen |
| 30-polige Hochgeschwindigkeits-Erweiterungsschnittstelle | Unterstützt USB 2.0 / 3.0, 100M / Gigabit Ethernet, SATA, Audio, SIM, Mini PCIe und andere Erweiterungsfunktionen |
| Betriebssysteme | Android, Ubuntu, Debian, usw. |
RK3566 Development Board Übersicht
Das RK3566-Entwicklungsboard ist eine leistungsstarke Embedded-ARM-Plattform mit dem Rockchip RK3566 Quad-Core Cortex-A55-Prozessor. Das Board wurde für industrielle Automatisierung, Edge AI, intelligente Terminals, eingebettete Linux-Systeme und Multimedia-Anwendungen entwickelt und bietet hervorragende Stabilität, geringen Stromverbrauch und flexible Erweiterungsmöglichkeiten.
Das RK3566-Board unterstützt Android, Ubuntu, Debian und kundenspezifische Linux-Systeme und ist ideal für OEM/ODM-Projekte, sekundäre Entwicklung und industrielle Embedded-Anwendungen.

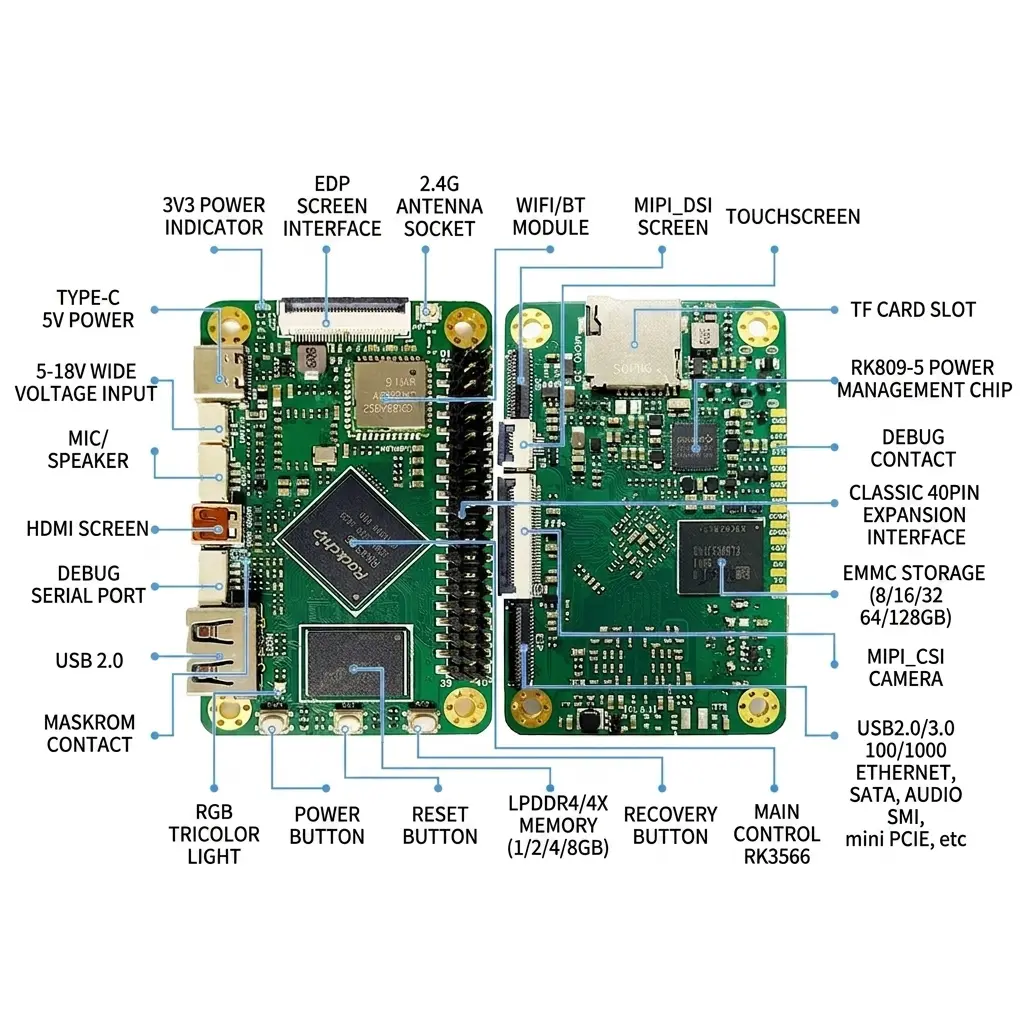

Hardware-Spezifikationen
| Kategorie | Artikel | Spezifikationen |
| Hauptsteuerchip RK3566 | CPU | Quad-Core Cortex-A55 |
| GPU | ARM G52 2EE; Unterstützt OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1; Integrierte Hochleistungshardware zur 2D-Beschleunigung | |
| Frequenz | Hauptfrequenz bis zu 1,8GHz | |
| Herstellungsprozess | 22nm | |
| NPU | Bis zu 1,0 TOPs Rechenleistung | |
| Video-Dekodierung | Unterstützt 4K 60fps H.265/H.264/VP9 | |
| Video-Codierung | Unterstützt 1080P 60fps H.265/H.264 | |
| ISP | 8M ISP und HDR | |
| Speicherchip | LPDDR4/4X | 1/2/4/8GB |
| Speicherchip | EMMC | 8/16/32/64/128GB |
| Stromversorgung | USB_Typ_C Anschluss | 5V3A Eingang |
| GH1.25 Stromanschluss | 5~18V, 2A Eingang | |
| Display-Schnittstelle | MICRO HDMI Bildschirmschnittstelle | 1080P@120Hz, 4K@60Hz |
| EDV-Bildschirmschnittstelle | 2560 x 1600@60Hz | |
| MIPI-DSI-Bildschirmschnittstelle | 1080P@60Hz | |
| Kamera | MIPI CSI Kamera-Schnittstelle | 30PIN 4Spurige Kamera |
| Kommunikationsnetz | USB2.0-Anschluss | Typ-A-Anschluss |
| WiFi- und Bluetooth-Modul | Frequenz: 2,4GHz; Sendeleistung: 16dBm; Empfängerempfindlichkeit: -90dBm | |
| Andere Schnittstellen oder Module | Serieller Debug-Anschluss | Debug-Anschluss |
| TF-Kartensteckplatz | Unterstützt TF-Karten-Systemstart, bis zu 512 GB | |
| 40Pin GPIO | Kompatibel mit klassischer 40Pin Schnittstelle, unterstützt PWM, I2C, SPI, UART, GPIO Funktionen | |

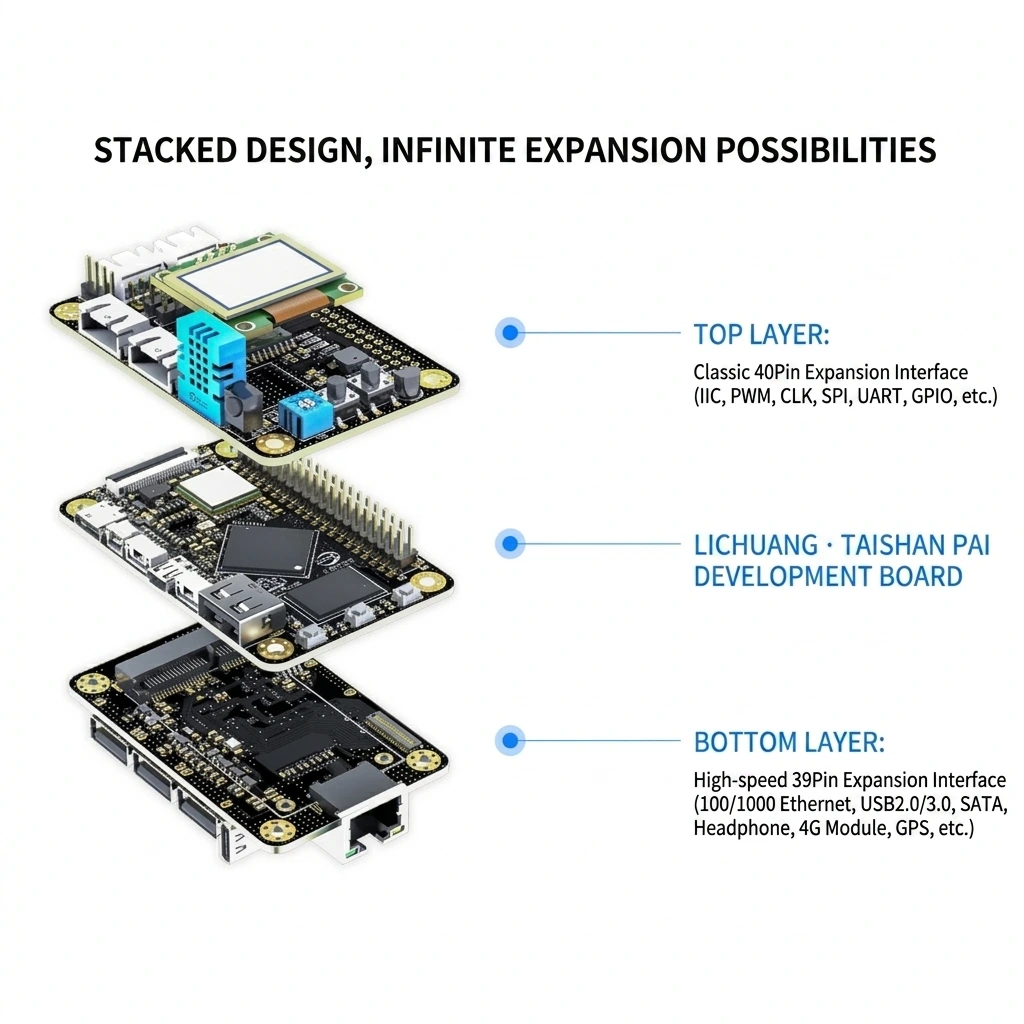

| 39Pin Hochgeschwindigkeits-Signal-Erweiterungsschnittstelle | USB2.0/3.0, 100/1000 Ethernet-Anschluss, SATA, Audio, SIM, mini PCIE, etc. | |
| Schnittstelle für Lautsprecher und Mikrofon | RK809-5 eingebauter 1,3-W-Lautsprecher; RK809-5 eingebautes Mikrofon | |
| Buttons | RK809 Reset-Taste; System Reset-Taste; Recovery-Taste | |
| Licht | RGB dreifarbiges LED-Licht |
Projektbasiertes Lernen
Durch die Integration von Hardware- und Softwareentwicklung sammeln die Lernenden praktische Erfahrungen während des gesamten Produktentwicklungsprozesses - von der Anforderungsanalyse über das Hardwaredesign und die Softwareprogrammierung bis hin zum 3D-Gehäusedesign. Dieser umfassende projektbasierte Lernansatz hilft den Nutzern, reale Entwicklungsfähigkeiten zu meistern, Herausforderungen bei der Produktimplementierung zu bewältigen und jede Idee in die Realität umzusetzen.
