RK3588
| SOC | Rockchip RK3588 |
| CPU | RK3588 Quad-Core Cortex-A76 @ 2.4GHz + Quad-Core Cortex-A55 @ 1.8GHz, 8nm Prozess |
| GPU | ARM Mali-G610 MP4 |
| NPU | Bis zu 6 TOPS (INT8) Rechenleistung, unterstützt INT4/INT8/INT16 Hybridoperationen |
| Gewicht | 46.6g |

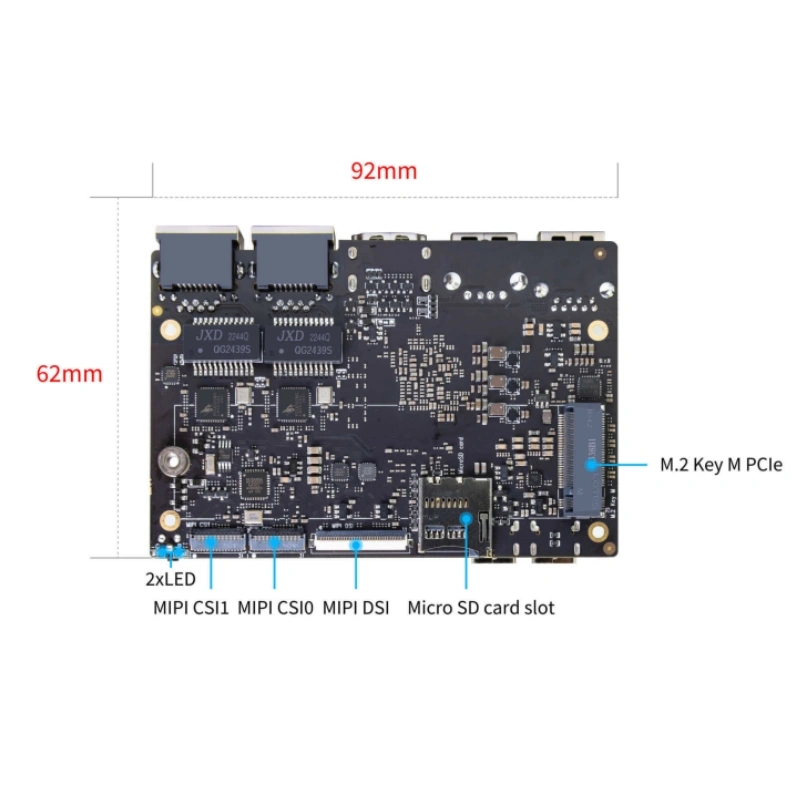

| Abmessungen | 92 mm × 62 mm × 14,6 mm |
Einführung
YKR-RK3588 wird von der Rockchip RK3588, ein 64-Bit-Okta-Core-Prozessor der nächsten Generation mit einer Taktrate von bis zu 2.4GHz. Es verfügt über eine NPU mit 6 TOPS Rechenleistung und unterstützt bis zu 32GB mit hoher Speicherkapazität.
Diese Karte unterstützt 8K-Videokodierung und -dekodierung und ist mit einer Vielzahl von Schnittstellen ausgestattet, darunter zwei 2,5G-Ethernet-Anschlüsse, WiFi 6 & BT 5.0und mehrere Videoausgabeoptionen. Er unterstützt eine Vielzahl von Betriebssystemen und ist ideal für Anwendungen in ARM-PCs, Edge-Computing, Cloud-Server, KI, Cloud-Computing, VR/AR, Blockchain und intelligente NVR Sektoren.

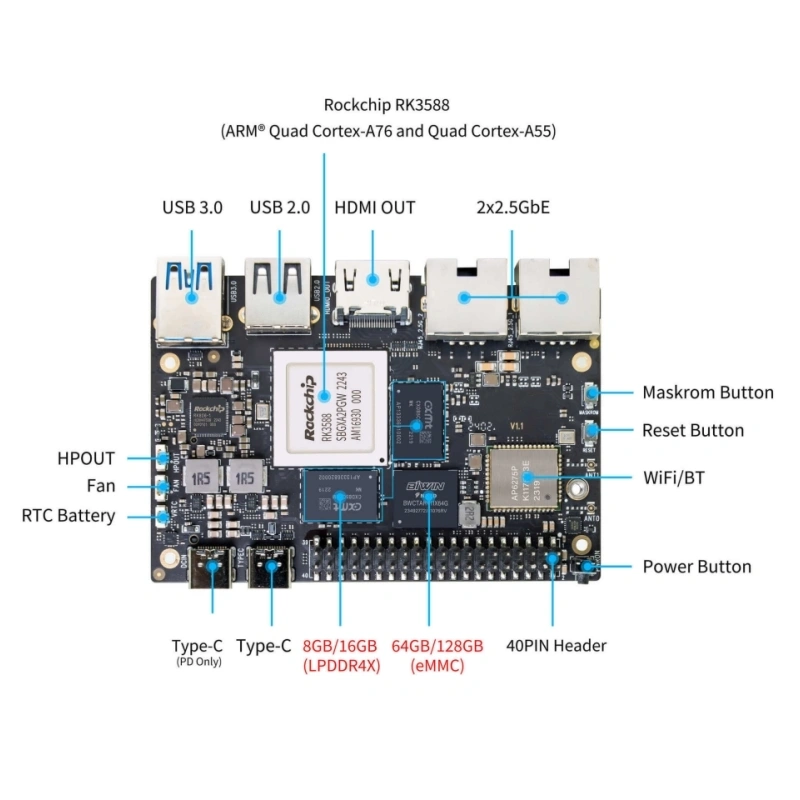

RK3588 Hardware-Spezifikationen
| Kategorie | Technische Daten |
| SoC | RockChip RK3588 |
| CPU | RK3588 Quad-Core Cortex-A76 @ 2.4GHz + Quad-Core Cortex-A55 @ 1.8GHz, 8nm Prozess |
| GPU | ARM Mali-G610 MP4 (4x256KB L2-Cache); Unterstützt OpenGL ES3.2 / OpenCL2.2 / Vulkan1.1 |
| NPU | 6 TOPS @ INT8 (3 NPU-Kerne); Unterstützt INT4 / INT8 / INT16-Hybridoperationen; Unterstützt Deep-Learning-Frameworks: TensorFlow, MXNet, PyTorch, Caffe, Tflite, Onnx NN, Android NN, etc. |
| VPU/Codec | Hardware-Dekodierung: 8K@60fps H.265/VP9/AVS2, 8K@30fps H.264 AVC/MVC, 4K@60fps AV1, 1080P@60fps MPEG-2/-1/VC-1/VP8; Hardware-Kodierung: 8K@30fps H.265 / H.264 |
| ISP | Integrierter 48MP ISP mit HDR & 3DNR |
| RAM | 8GB / 16GB / 32GB (maximal 32GB unterstützt); 64bit LPDDR4 / LPDDR4x, Standard 8GB LPDDR4x |
| Blitzlicht | 16GB / 32GB / 64GB / 128GB eMMC, standardmäßig 64GB eMMC; Unterstützt MicroSD-Kartenerweiterung |
| PCIe | 1x M.2 Key M Schnittstelle (PCIe 3.0 4-Lanes); Erweiterbare SSD: Typ 2280 / 2260 / 2242 / 2230, Standard 2280 |
| Netzwerk | - 2x 2,5G-Ethernet-Anschlüsse - Integriertes IEEE 802.11a/b/g/n/ac/ax WiFi 6 und BT 5.0 (AP6275P) |
| Video-Ausgang | - 1x HDMI OUT 2.1, unterstützt 8K@60fps - 1x MIPI DSI, Auflösung bis zu 4K@60fps - 1x DP 1.4, Auflösung bis zu 8K@30fps |
| Video-Eingang | - 2x 4-Lanes MIPI CSI, bis zu 2.5Gbps pro Lane |
| Audio | - 1x HDMI-Audioausgang - 1x HP-OUT Audioausgang - 1x USB Typ-C 3.0 (DP 1.4) Audioausgang |
| USB-Schnittstelle | - 1x USB 3.0 (unterstützt USB 3.1 Gen1), bis zu 5Gbps Datenrate - 1x USB Typ-C 3.0 (DP 1.4 / OTG) - 1x USB 2.0, unterstützt die Modi High-Speed (480Mbps), Full-Speed (12Mbps) und Low-Speed (1,5Mbps) |
| 40-PIN | - Vollständig kompatibel mit Raspberry Pi 40-pin, ermöglicht eine umfangreiche Peripherieerweiterung - Unterstützt UART / SPI / I2C / I2S / PWM / ADC / 5V Power / 3.3V Power |
| Andere | - 1x 5V Lüfter-Schnittstelle - 1x Batterie-Eingangsanschluss für Low-Power-RTC-Chip LK8563S-Stromversorgung - 2x LEDs: Grünes Licht blinkt im Normalbetrieb, rotes Licht ist benutzergesteuert |
| Strom | - Weitbereichseingangsspannung 5V-23V: Unterstützt USB Typ-C PD 2.0, 9V/2A, 12V/2A, 15V/2A, 20V/2A |
| Buttons | - 1x PWRON-Taste, unterstützt Sleep/Wake-up - 1x Reset-Taste, unterstützt Systemneustart - 1x Maskrom-Taste, unterstützt das Aufrufen des Maskrom-Blinkmodus |
| OS-Unterstützung | - Offizielle Rockchip-Unterstützung: Android 12.0, Debian 11, Buildroot - Unterstützung durch Dritte: Armbian, Ubuntu 20.04, Ubuntu 22.04, Kylin OS |
| Abmessungen | 92 mm x 62 mm x 14,6 mm |
| Gewicht | 46.6g |
| Betriebstemperatur | 0°C ~ 80°C |
| Stift | Signal Name | Beschreibung |
| 1, 4, 7, 10, 13, 16 | PGND/SGND | Bodenschicht - PGND: Leistungserde (Hochstrompfad) - SGND: Signalmasse (rauscharme Referenz) |
| 2 | MIPI_CSI0_RX_D3N | MIPI CSI-2 Empfangskanal 3 - Negativer Differenzeingang (100Ω ±10% Abschlussanpassung) |
| 3 | MIPI_CSI0_RX_D3P | MIPI CSI-2 Empfangskanal 3 - Differenzieller positiver Eingang |
| 5 | MIPI_CSI0_RX_D2N | MIPI CSI-2 Empfangskanal 2 - Negativer Differenzeingang |
| 6 | MIPI_CSI0_RX_D2P | MIPI CSI-2 Empfangskanal 2 - Differenzieller positiver Eingang |
| 8 | MIPI_CSI0_RX_CLK1N | Sekundärer Taktkanal - Differential negativ (bis zu 1,5 GHz) |
| 9 | MIPI_CSI0_RX_CLK1P | Sekundärer Taktkanal - Differential positiv |
| 11 | MIPI_CSI0_RX_D1N | MIPI CSI-2 Empfangskanal 1 - Negativer Differenzeingang |
| 12 | MIPI_CSI0_RX_D1P | MIPI CSI-2 Empfangskanal 1 - Differenzieller positiver Eingang |
| 14 | MIPI_CSI0_RX_D0N | MIPI CSI-2 Empfangskanal 0 - Negativer Differenzeingang |
| 15 | MIPI_CSI0_RX_D0P | MIPI CSI-2 Empfangskanal 0 - Differenzieller positiver Eingang |
| 17 | MIPI_CSI0_RX_CLK0N | Primärer Taktkanal - Differential negativ |
| 18 | MIPI_CSI0_RX_CLK0P | Primärer Taktkanal - Differential positiv |
| 19 | MIPI_VSYNC | Vertikales Sync-Signal - 1,8V LVCMOS-Pegel |
| 20 | MIPI_CAM3_CLKOUT | Sensor-Takteingang - 1,8V ±5% |
| 21 | MIPI_HSYNC | Horizontales Sync-Signal - 1,8V LVCMOS-Pegel |
| 22 | MIPI_CAM1_CLKOUT | Sensor-Takteingang - 1,8V ±5% |
| 23 | MIPI_CSI0_PDN0_H(GPIO1_B0) | Steuerung der Abschaltung - 1,8 V GPIO, aktiv hoch |
| 24 | I2C3_SCL_M0_MIPI | I2C-Taktleitung - 1,8 V Open-Drain-Ausgang |
| 25 | I2C3_SDA_M0_MIPI | I2C-Datenleitung - 1,8 V Open-Drain-Ausgang |
| 26 | MIPI_CSI0_PDN1_H(GPIO1_A7) | Sekundäre Abschaltsteuerung - 1,8 V GPIO, aktiv hoch |
| 27 | CM_RST_L(GPIO4_A0) | Kameramodul zurücksetzen - 3,3V LVCMOS-Pegel, aktiv niedrig |
| 28, 29 | VCC_RX | 3,3V Stromschiene - Ausgang, Toleranz ±5% |
| 30, 31 | VCC_5V0 | 5.0V Stromschiene - Ausgang, Toleranz ±5% |
